RaspberryPi + Razberry + RFXtrx433 USB + Domoticz : Le combo parfait !



IMG_8254Il y a quelques mois je vous présentais le module Razberry, un contrôleur Z-Wave pour Raspberry Pi, et j’illustrais mon propos avec un article sur comment contrôler ses lumières.

Aujourd’hui, j’élargis le sujet en introduisant le contrôleur RFXCOM RFXtrx433E et le logiciel Domoticz. L’ensemble piloté par un Raspberry Pi forme un contrôleur domotique ultime.

Le Raspberry Pi a réellement sa place dans une installation domotique car il offre, pour une bouchée de pain, de nombreuses possibilités grâce à son port GPIO et ses ports USB. De nombreux périphériques et capteurs peuvent ainsi être directement branchés sur une Raspberry Pi. Ajoutez à cela, un contrôleur Z-Wave et un transmetteur RFXCOM RFXtrx433E et vous voilà armé pour domotiser toute votre maison en utilisant de nombreux modules de constructeurs et de marque variés. L’ensemble étant disponible à un prix très abordable et offrant un niveau de personnalisation sans limite, il s’agit vraiment pour moi d’un combo ultime 🙂

Une box domotique ultime pour moins de 230 €

Pour créer ce contrôleur domotique il vous faut :

Branchez le module Razberry sur le port GPIO du Raspberry Pi et le module RFXCOM sur un port USB. Installez une Raspbian, et vous voilà prêt 🙂

Installer Z-Way pour contrôler le module Razberry

L’installation est très simple et se fait en une seule commande :

wget -q -O - razberry.z-wave.me/install | sudo bash

Pour plus de détail concernant l’utilisation de Z-Way, je vous invite à lire cet article : Z-way et module Razberry

Domoticz un logiciel pour les gouverner tous

DomoticzPour faire fonctionner tout ce beau monde ensemble, nous allons utiliser le logiciel open source Domoticz.

Domoticz est une sorte d’agrégateur qui permet de gérer de nombreux contrôleurs tels que :

  • le module Razberry
  • le module RFXCOM
  • la Teleinfo EDF comme vu dans cet article
  • le port GPIO du Raspberry Pi
  • la carte d’extension PiFace

L’installation de Domoticz sur le Pi se fait relativement facilement en suivant le WiKi prévu à cet effet : http://www.domoticz.com/wiki/Installing_and_running_Domoticz_on_a_Raspberry_PI

ATTENTION : Pour que Z-Way et Domoticz puissent fonctionner ensemble sur le même Raspberry Pi, il est impératif d’utiliser une Raspbian vierge puis d’installer Z-Way et Domoticz. Il ne faut pas utiliser les images pré-paquagées de Z-Way ou de Domoticz.

Une fois Domoticz Installé, il suffit de configurer les contrôleurs que vous souhaitez gérer en allant dans l’onglet « Setup ». Dans cet exemple, nous nous limitons au module Razberry et au transmetteur RFXCOM :

Capture_Domoticz_Hardware

A partir de là, vous êtes prêt à utiliser tous les modules domotique fonctionnant en Z-Wave ainsi que la plupart des modules fonctionnant en radio sur la banque de fréquence 433,92 Mhz. Autant dire que les possibilités sont grandes. Vous pouvez acheter n’importe quel module Z-Wave, mais vous pouvez également vous rendre dans n’importe quel magasin de bricolage et acheter de nombreux modules domotiques compatibles avec le transmetteur RFXCOM, dont vous pouvez consulter la liste ici : http://www.rfxcom.com/store/Transceivers/14103 (dans la section « Will Support »)

Quelques exemples avec mon installation actuelle

Outre les modules « prise de courant » pour piloter mes lumières comme expliqué dans l’article Contrôle de l’éclairage avec le module Z-Wave Razberry, je me suis équipé de capteurs de température et d’humidité, de modules pour piloter mes volets roulants, de détecteurs d’ouverture de porte, de capteurs de luminosité, de module intégrés pour mes plafonniers, etc…

 Voici en vrac, la liste de quelques modules que j’utilise :

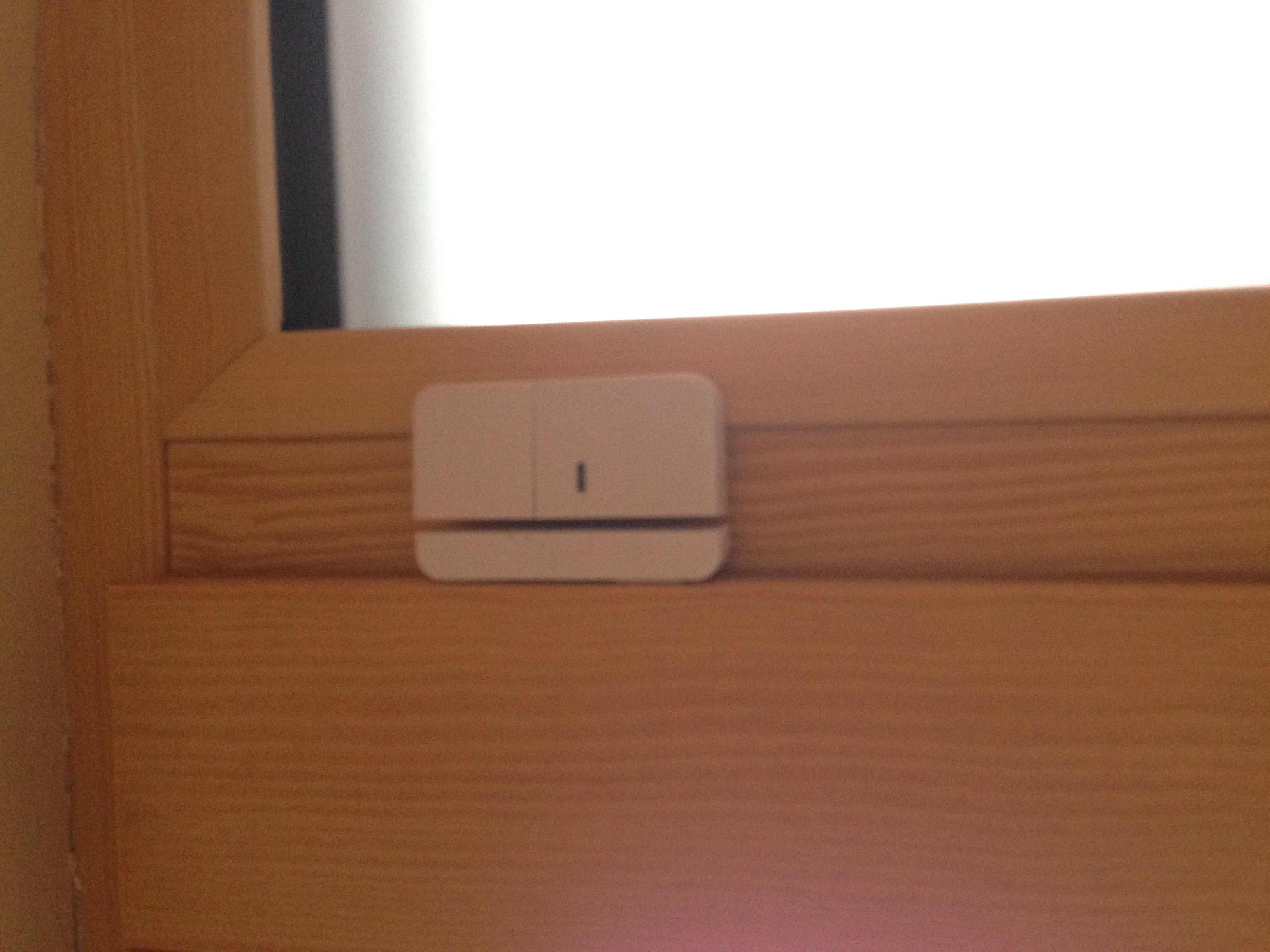

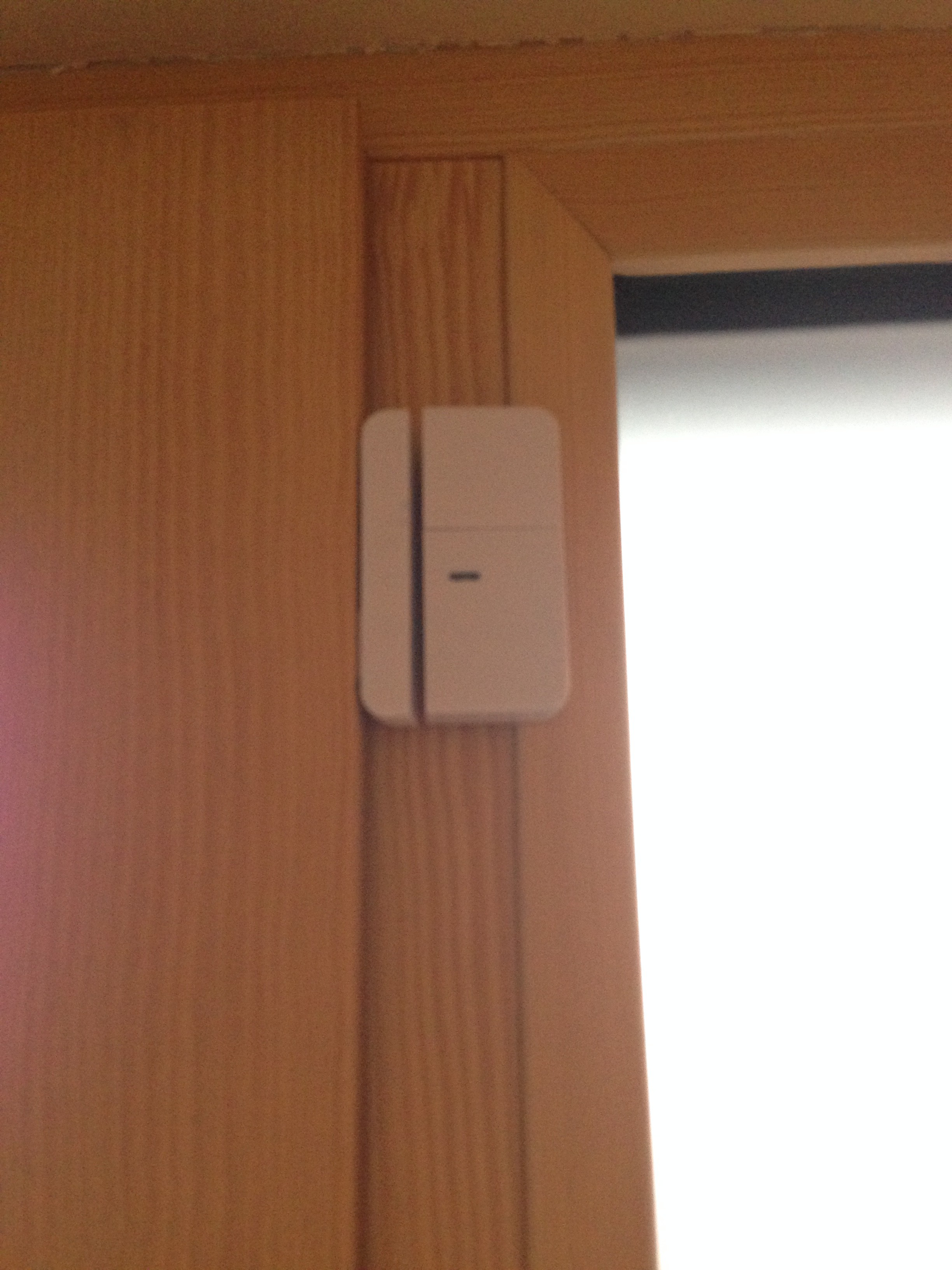

  • EVERSPRING Mini-détecteur d’ouverture Z-Wave HSM02

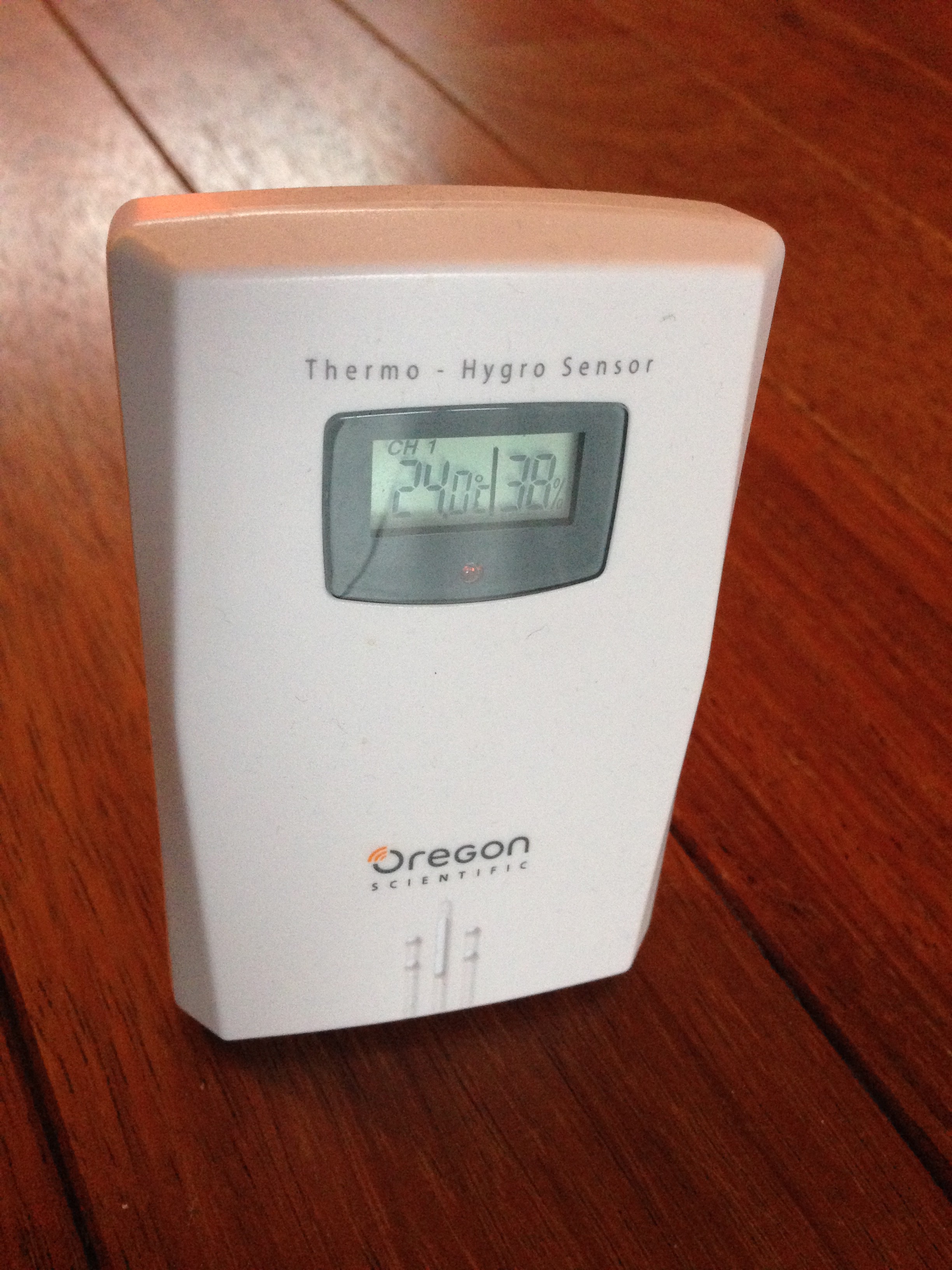

  • OREGON SCIENTIFIC Sonde Thermo Hygro 3 canaux THGR122NX
  • FIBARO Micromodule pour volet roulant Z-Wave FGRM-221
  • EVERSPRING Module Prise ON/OFF Z-Wave AN157-6
  • CHACON DI-O Module On/Off sans fil (54755)

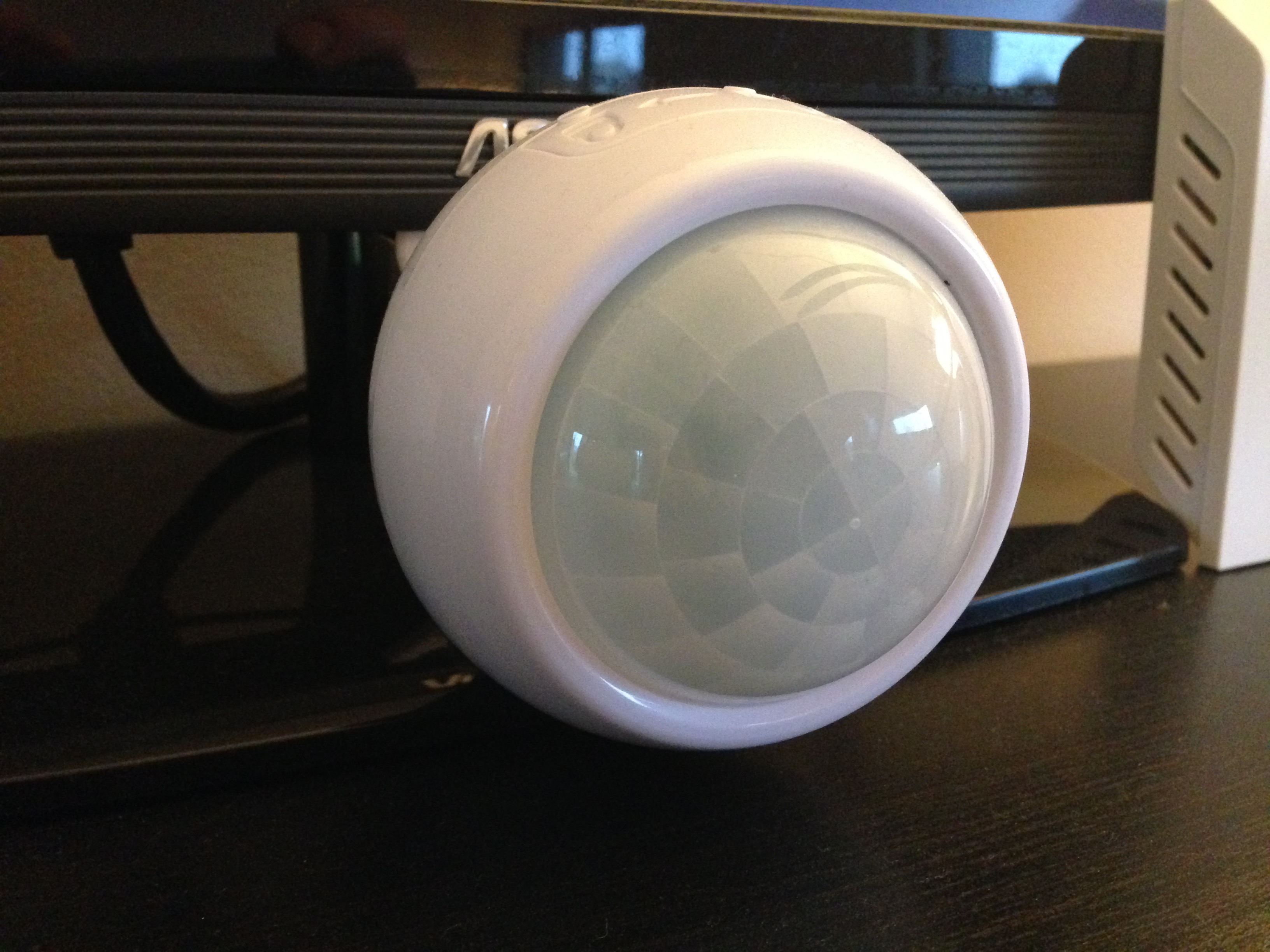

  • Aeon Labs – Multisensor – Détecteur multifonction Z-Wave

Voici ce que cela donne dans Domoticz :

Capture_Domoticz

Domoticz offre de nombreuses fonctionnalités, comme la programmation de scénarios, la gestion de caméra de surveillance, etc… Je vous laisse découvrir tout cela par vous mêmes 😉

Dans mon prochain article, suite à la demande de plusieurs lecteurs, j’expliquerai comment utiliser l’API de Domoticz pour afficher la température et d’autres données météo sur le Pi HomeDashScreen 😉

Capture_Home_Dash_Screen_Domotique
